KSR低損電纜 KSR600
2022/05/10
37
KSR低損耗電纜具有使用頻度高、柔軟性好、衰減小、一致性好、耐候性好等特點,目前主要應用于移動、微波通訊,以及其設備中傳輸高頻信號。我們的產品覆蓋KSR100、KSR195、KSR200、KSR240、KSR300、KSR400、KSR500、KSR600、
FLL142、FLL179D、FLL375、FLL560、FLL620等眾多型號，并為您提供貼心的服務。

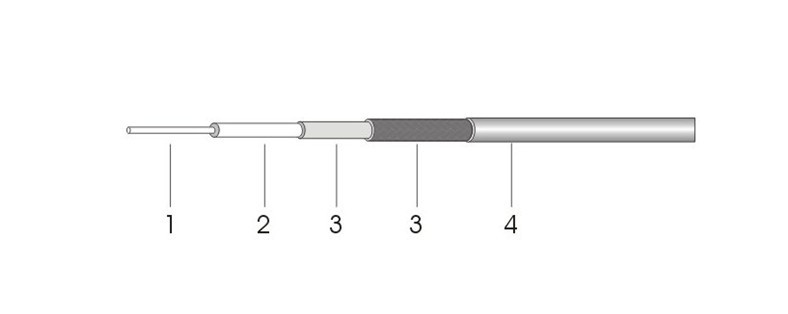

結構參數
| 項目 | 材料 | 直徑 |
|---|---|---|
| 1. 內導體 | 銅包鋁線 | 4.47 |
| 2. 絕緣體 | 發泡聚乙烯 | 11.56 |
| 3. 外導體 | 自粘鋁箔+鍍錫銅線編織 | Nom.12.50 |
| 4. 護套 | 聚乙烯 | 14.99 |
電性能參數
| 電容(pF/m) | 76.8 |
| 阻抗 | 50 |
| 傳輸速率(%) | 86 |
| 內導體直流電阻(ohm/m) | 1.85 |
| 外導體直流電阻(ohm/m) | 3.94 |
| 護套耐壓(Vrms) | 8000 |
| 峰值功率(KW) | 40 |
| 衰減屏蔽(>dB) | 90 |
機械和環境性能
| 工作溫度范圍(℃) | -40至+80 |
| 彎曲半徑 | 75 |
| ROHS環保 | 符合 |
衰減和平均功率
| 頻率(MHz) | 衰減(dB/100m) | 平均功率(KW) |
|---|---|---|
| 30 | 1.5 | 4.93 |
| 50 | 1.9 | 3.83 |
| 150 | 3.4 | 2.16 |
| 220 | 4.1 | 1.77 |
| 450 | 5.9 | 1.23 |
| 900 | 8.6 | 0.84 |
| 1500 | 11.4 | 0.63 |
| 1800 | 12.7 | 0.57 |
| 2000 | 13.4 | 0.54 |
| 2500 | 15.2 | 0.48 |
| 5800 | 25.0 | 0.29 |
